Насос Wilo-CronoLine-IL-E...BF

Инструкция по монтажу и эксплуатации »

Электронно регулируемый насос с сухим ротором в исполнении Inline с фланцевым соединением и автоматическим согласованием мощности

Для перекачивания холодной и горячей воды (по VDI 2035) без абразивных включений в системах отопления, кондиционирования и охлаждения

Достоинства

Вид регулирования Δp-c для постоянного перепада давления в насосе
Фиксированный режим (0–10 В/0–20 мА)
Трехфазное подключение 3~400 В/50 Гц и 3~380 В/60 Гц
Встроенная полная защита мотора (KLF) с электронной системой отключения

Насос с сухим ротором Wilo CronoLine-IL-E...BF

Технические характеристики

Допустимый диапазон температур от -20° C до +140° C
Подключение к сети 3~ 400 В, 50 Гц
Класс защиты IP 54
Номинальный внутренний диаметр от DN 40 до DN 200
Макс. рабочее давление 16 бар

Описание/Конструкция

Одноступенчатый низконапорный центробежный насос в исполнении Inline, включая

Скользящее торцевое уплотнение
Фланцевое соединение
фонарь
Муфта
Мотор со встроенной электронной системой регулирования частоты вращения

Материалы

Корпус насоса и фонарь: EN-GJL-250
Рабочее колесо: стандартное исполнение: EN-GJL-200; специальное исполнение: G-CuSn 10
Вал: 1.4122
Скользящее торцевое уплотнение: AQ1EGG; другие скользящие торцевые уплотнения по запросу

Объем поставки

Насос
Инструкция по монтажу и эксплуатации

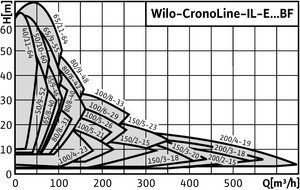

Wilo-CronoLine-IL-E...BF

Тип	Всас.патрубок	Ном. Размер	Вид тока	Мощность
IL-E 80/9-48 BF R1	DN 80	PN 16	3~ 400 V	22 kW
IL-E 80/9-48 BF	DN 80	PN 16	3~ 400 V	22 kW
IL-E 80/8-42 BF R1	DN 80	PN 16	3~ 400 V	18,5 kW
IL-E 80/8-42 BF	DN 80	PN 16	3~ 400 V	18,5 kW
IL-E 80/8-40 BF R1	DN 80	PN 16	3~ 400 V	15 kW
IL-E 80/8-40 BF	DN 80	PN 16	3~ 400 V	15 kW
IL-E 80/8-31 BF R1	DN 80	PN 16	3~ 400 V	11 kW
IL-E 80/8-31 BF	DN 80	PN 16	3~ 400 V	11 kW
IL-E 65/9-55 BF R1	DN 65	PN 16	3~ 400 V	18,5 kW
IL-E 65/9-55 BF	DN 65	PN 16	3~ 400 V	18,5 kW
IL-E 65/9-46 BF R1	DN 65	PN 16	3~ 400 V	15 kW
IL-E 65/9-46 BF	DN 65	PN 16	3~ 400 V	15 kW
IL-E 65/8-40 BF R1	DN 65	PN 16	3~ 400 V	11 kW
IL-E 65/8-40 BF	DN 65	PN 16	3~ 400 V	11 kW
IL-E 65/11-64 BF R1	DN 65	PN 16	3~ 400 V	22 kW
IL-E 65/11-64 BF	DN 65	PN 16	3~ 400 V	22 kW
IL-E 50/9-52 BF R1	DN 50	PN 16	3~ 400 V	11 kW
IL-E 50/9-52 BF	DN 50	PN 16	3~ 400 V	11 kW
IL-E 50/10-60 BF R1	DN 50	PN 16	3~ 400 V	15 kW
IL-E 50/10-60 BF	DN 50	PN 16	3~ 400 V	15 kW
IL-E 40/11-64 BF R1	DN 40	PN 16	3~ 400 V	11 kW
IL-E 40/11-64 BF	DN 40	PN 16	3~ 400 V	11 kW
IL-E 200/4-19 BF R1	DN 200	PN 16	3~ 400 V	22 kW
IL-E 200/4-19 BF	DN 200	PN 16	3~ 400 V	22 kW
IL-E 200/3-18 BF R1	DN 200	PN 16	3~ 400 V	18,5 kW
IL-E 200/3-18 BF	DN 200	PN 16	3~ 400 V	18,5 kW
IL-E 200/2-15 BF R1	DN 200	PN 16	3~ 400 V	22 kW
IL-E 200/2-15 BF	DN 200	PN 16	3~ 400 V	22 kW
IL-E 150/5-23 BF R1	DN 150	PN 16	3~ 400 V	22 kW
IL-E 150/5-23 BF	DN 150	PN 16	3~ 400 V	22 kW
IL-E 150/3-20 BF R1	DN 150	PN 16	3~ 400 V	18,5 kW
IL-E 150/3-20 BF	DN 150	PN 16	3~ 400 V	18,5 kW
IL-E 150/3-18 BF R1	DN 150	PN 16	3~ 400 V	15 kW
IL-E 150/3-18 BF	DN 150	PN 16	3~ 400 V	15 kW
IL-E 150/2-15 BF R1	DN 150	PN 16	3~ 400 V	11 kW
IL-E 150/2-15 BF	DN 150	PN 16	3~ 400 V	11 kW
IL-E 100/8-33 BF R1	DN 100	PN 16	3~ 400 V	22 kW
IL-E 100/8-33 BF	DN 100	PN 16	3~ 400 V	22 kW
IL-E 100/6-29 BF R1	DN 100	PN 16	3~ 400 V	18,5 kW
IL-E 100/6-29 BF	DN 100	PN 16	3~ 400 V	18,5 kW
IL-E 100/5-26 BF R1	DN 100	PN 16	3~ 400 V	15 kW
IL-E 100/5-26 BF	DN 100	PN 16	3~ 400 V	15 kW
IL-E 100/5-21 BF R1	DN 100	PN 16	3~ 400 V	11 kW
IL-E 100/5-21 BF	DN 100	PN 16	3~ 400 V	11 kW
IL-E 100/4-23 BF R1	DN 100	PN 16	3~ 400 V	11 kW
IL-E 100/4-23 BF	DN 100	PN 16	3~ 400 V	11 kW
