Погружной насос Wilo-Drain TP 65

Инструкция по монтажу и эксплуатации  » Погружной насос для отвода сточных вод Перекачивание сред, загрязненных грубыми частицами для водоотведения из бытовой канализации и канализации земельных участков отвода сточных вод (вне сферы действия DIN EN 12050-1) водного хозяйства очистных сооружений промышленных и технологических систем

• Разъемный соединительный кабель
• Насос с сухим ротором в исполнении из нержавеющей стали
• Допуск ATEX (TP 65 трехфазный без поплавка)
• Несложная эксплуатация благодаря монтированному поплавковому выключателю (исполнение A)
• Небольшой вес

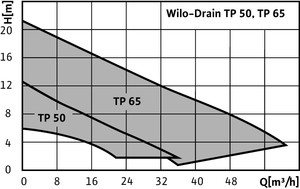

• Широкий диапазон характеристик
• Корпус мотора по выбору в 1.4435 (не в исполнении A)

• Подключение к сети: 1~230 В, 50 Гц или 3~400 В, 50 Гц
• Режим работы в погруженном состоянии: S1 или S3 25%
• Вид защиты: IP 68
• Класс изоляции: F
• Термический контроль обмотки (TP 50 только однофазный)
• Макс. температура перекачиваемой среды: 3 - 35 °C
• Длина кабеля: 10 м
• Свободный проход: 44 мм
• Макс. глубина погружения 10 м

• Однофазный вариант с ящиком конденсатора
• Исполнение A, включая поплавковый выключатель и штекер
• Термический контроль мотора (TP 50 только однофазный)
• Допуск ATEX (TP 65 трехфазный без поплавка)

Погружной насос для сточных вод с двигателем в качестве блочного агрегата, пригодного в условиях затопления для стационарной и мобильной установки в погруженном состоянии.Гидравлика

Спуск с напорной стороны выполнен в качестве горизонтального фланцевого соединения DN 50 или DN 65. В качестве форм рабочего колеса применяются одноканальное (E) или свободновихревое рабочее колесо (F).

Двигатель

Двигатели насосов с сухим ротором отдают свое отходящее тепло посредством деталей корпуса непосредственно в окружающую перекачиваемую среду и могут использоваться в погруженном состоянии в режиме непрерывной эксплуатации или кратковременно.

Для защиты двигателей от попадания перекачиваемой среды имеется камера сжатия. Используемая заполняющая среда поддается биологическому расщеплению и экологически безвредна.

Длины кабеля имеются в четких интервалах по 10 м. В исполнении A имеется оснащение поплавковым выключателем штекером.

Уплотнение

Уплотнение на стороне перекачиваемой среды реализуется посредством скользящего торцевого уплотнения, не зависящего от направления вращения, уплотнение со стороны мотора выполнено посредством манжетного уплотнения.

• Корпус насоса: PP-GF30 (TP 50), PUR (TP 65)
• Рабочее колесо: PUR
• Вал: нержавеющая сталь 1.4404
• Скользящее торцевое уплотнение со стороны насоса: SiC/SiC
• Манжетное уплотнение со стороны мотора: NBR
• Статическое уплотнение: NBR
• Корпус мотора: нержавеющая сталь 1.4301

• Готовый к подключению насос с соединительным кабелем длиной 10 мОднофазный вариант в исполнении A с ящиком конденсатора и штекером с защитным контактомОднофазный вариант с ящиком конденсатора и свободным концом кабеляТрехфазный вариант в исполнении A с CEE-штекеромТрехфазный вариант со свободным концом кабеля
• Однофазный вариант в исполнении A с ящиком конденсатора и штекером с защитным контактом
• Однофазный вариант с ящиком конденсатора и свободным концом кабеля
• Трехфазный вариант в исполнении A с CEE-штекером
• Трехфазный вариант со свободным концом кабеля
• Исполнение A с монтированным поплавковым выключателем
• Инструкция по монтажу и эксплуатации
