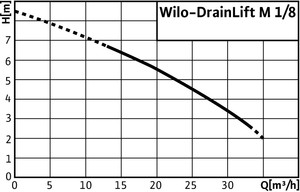

Напорная установка Wilo-DrainLift M1/8

Инструкция по монтажу и эксплуатации  » Напорная установка для отвода сточных вод со встроенным насосом Перекачивание неочищенных сточных вод, для которых невозможен отвод в канализацию путем естественного перепада высот. Для отвода стоков из одноквартирных домов и необщественных зданий.





• Удобный монтаж благодарякомпактным размерамНебольшой весБольшой объем поставки
• компактным размерам
• Небольшой вес
• Большой объем поставки
• Универсальный благодаряИндивидуально выбираемые входы
• Индивидуально выбираемые входы
• Надежный за счетэнергонезависимой встроенной функции аварийной сигнализациивстроенной термической защите моторадополнительного беспотенциального контакта
• энергонезависимой встроенной функции аварийной сигнализации
• встроенной термической защите мотора
• дополнительного беспотенциального контакта

• Подключение к сети 1~230 В, 50 Гц или 3~400 В, 50 Гц
• Потребляемая мощность P1 в зависимости от типа от 1,15 до 1,28 кВт
• Длина кабеля установки до прибора управления/штекера 4 м
• Режим работы S3 - 15 %
• Температура перекачиваемой среды макс. 40° C, кратковременно 60° C
• Температура окружающей среды макс. 40 °C
• Свободный проход для сферических частиц 40 мм
• напорный патрубок DN 80
• Подключение к подводящему патрубку DN 40 / DN 100 / DN 150
• Подключение к системе вентиляции DN 70
• Мин. высота подачи (от основания до середины подводящего патрубка) 180 мм
• Вид защиты (без прибора управления) IP 67
• Общий объем резервуара 62 л
• Объем включения 24 л

• Готовность к работе
• Термический контроль двигателя
• Система регулировки уровня с поплавковым выключателем
• Энергонезависимая аварийная сигнализация
• Беспотенциальный контакт
• Съемный кабель насоса
• Обратный клапан
• Уплотнение на входе
• Ножовка для впускного отверстия
• Шланговое соединение для удаления воздуха
• Шланговое соединение для ручного мембранного насоса
• Комплект для подсоединения напорного трубопровода
• Крепежный материал
• Звукоизоляционный материал
• Прибор управления

Готовая к подключению и пригодная к работе в условиях полного погружения напорная установка для отвода сточных вод (высота погружения: 2 mWS, время погружения: 7 дней) с газо- и водонепроницаемым сборником и защитой от вытеснения Центробежный насос со свободновихревым рабочим колесом.

DrainLift M1/8:

Однонасосная установка с мотором однофазного или трехфазного тока для автоматического режима работы. Прибор управления со штекером с защитным контактом или штекером CEE, беспотенциальным контактом, встроенной аварийной сигнализацией, энергонезависимый благодаря встроенному аккумулятору.

Исполнение RV с обратным клапаном, входящим в объем поставки.

• Корпус мотора: нержавеющая сталь 1.4404
• Гидравлика: синтетический материал полиуретан
• Резервуар: синтетический материал полиэтилен

Готовая к подключению напорная установка для отвода сточных вод, включая:

• прибор управления (энергонезависимая аварийная сигнализация)
• Уплотнение на входе DN100 (для Ø трубы 110 мм)
• Ножовка Ø124 для подводящего патрубка DN100
• Коннектор ПВХ Ø 50 мм с хомутами для уплотнения на входе DN50
• Специальное манжетное уплотнение для соединения впускной трубы ручного мембранного насоса DN50
• Манжета для вентиляционного патрубка DN70
• Крепежный материал
• Шумопоглощающие полоски для звукоизоляции корпуса
• Фланцевый переходник DN80/100 с плоским уплотнением, эластичным коннектором, шланговыми хомутами и гайками для подключения к напорному трубопроводу DN100
• Обратный клапан для исполнения RV
• Инструкция по монтажу и эксплуатации
