Погружной насос Wilo-EMU 10" ... 24"

Инструкция по монтажу и эксплуатации  » Wilo-EMU Druckmantelpumpe mit nicht vorgefülltem Motor Wilo-EMU Druckmantelpumpe mit vorgefülltem Motor Wilo-EMU Bohrlochpumpe mit nicht vorgefülltem Motor Wilo-EMU Bohrlochpumpe mit vorgefülltem Motor Погружной насос в секционном исполнении для подачи питьевой воды и воды из скважин, колодцев и цистерн Снабжение хозяйственной водой Коммунальное водоснабжение Полив и орошение Повышение давления Перекачивание воды для промышленного использования и использования в водоотливном хозяйстве Использование геотермической энергии Использование в офшорной зоне

• Подача воды с большим расходом
• Коррозионностойкие рабочие колеса из бесцинковой бронзы
• Износостойкая подшипниковая втулка GI (в зависимости от типа)
• Возможно исполнение из специальных материалов
• Моторы с герметично залитым статором или с возможностью перемотки статора
• Индивидуальная коррекция рабочей точки путем коррекции рабочего колеса
• 4-полюсные моторы с большим сроком службы высоким кпд
• Моторы с технологией CoolAct для высокой плотности мощности
• Возможно высокое напряжение до 3,3 кВ (U 15…, U 17…) или до 6,6 кВ (U 21…)
• Возможен вертикальный и горизонтальный (зависит от числа ступеней) монтаж

• Подключение к сети: 3~400 В, 50 HГц
• Режим работы в погруженном состоянии: S1
• Макс. температура перекачиваемой среды:NU 5... / NU 6… / NU 7… / NU 811 = 30 °CNU 801 / NU 9... / NU 12.. / U… = 20 °C
• NU 5... / NU 6… / NU 7… / NU 811 = 30 °C
• NU 801 / NU 9... / NU 12.. / U… = 20 °C
• Минимальное течение на моторе:NU 5... / NU 7... = 0,16 м/сNU 6… / NU 811 = 0,1 - 0,5 м/сNU 801 / NU 9... / NU 12… / U... = 0,1 м/с
• NU 5... / NU 7... = 0,16 м/с
• NU 6… / NU 811 = 0,1 - 0,5 м/с
• NU 801 / NU 9... / NU 12… / U... = 0,1 м/с
• макс. содержание песка: 35 г/м3
• макс. количество пусков: 10/ч
• Макс. глубина погруженияNU 611, NU 811 = 100 мостальных моторов = 300 м
• NU 611, NU 811 = 100 м
• остальных моторов = 300 м
• Вид защиты: IP 68
• Диапазон регулировки частотного преобразователя:NU 5... / NU 6… / NU 7… / NU 811 / U 15… / U 21… = 30-50 ГцNU 801 / NU 911 / NU 12… (2-полюсный) = 25-50 ГцNU 801 / NU 911 / NU 12… (4-полюсный) = 30-50 ГцU 17 = 25-50 Гц
• NU 5... / NU 6… / NU 7… / NU 811 / U 15… / U 21… = 30-50 Гц
• NU 801 / NU 911 / NU 12… (2-полюсный) = 25-50 Гц
• NU 801 / NU 911 / NU 12… (4-полюсный) = 30-50 Гц
• U 17 = 25-50 Гц

• многоступенчатый погружной насос с радиальными или полуаксиальными рабочими колесами
• Гидравлика и мотор свободной конфигурации в зависимости от потребляемой мощности
• Встроенный обратный клапан (в зависимости от типа)
• Трехфазный мотор с прямым пуском или пуском по схеме «звезда-треугольник»
• Мотор с герметично залитым статором (NU 5..., NU 7...)
• Другие типы моторов стандартные, с возможностью перемотки статора

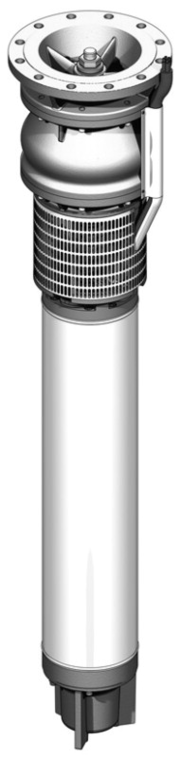

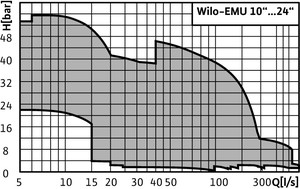

Погружной насос для вертикального или горизонтального монтажа.

Гидравлика

Многоступенчатый погружной насос с радиальной или полуаксиальной гидравликой. Части корпуса из серого чугуна EN-GJL или чугуна с шаровидным графитом EN-GJS, с покрытием 2K или G‑CuSn10, рабочие колеса из G‑CuSn10 или NiAl-Bz.

Напорный патрубок как резьбовое соединение (до K 12...) или фланцевое соединение У типов K 12..., K 146… вместо напорного штуцера может быть установлен обратный клапан. У остальных типов возможна установка обратного клапана прямо на патрубок напорного слива.

Мотор

Трехфазный мотор с прямым пуском и пуском по схеме «звезда-треугольник». Полностью герметизированный статор, обмотка с изолирующей лакировкой, пропитанный смолой (NU 5…, NU 7…) или статор с возможностью перемотки, обмотка с PVC-изоляцией (NU 6…, NU 8…, NU 9…, NU 12…, U…).

Подключение насоса стандартное. Уплотнение вала мотора - скользящее торцевое уплотнение (серии NU…), полностью выполненное из карбид-кремния, или манжетные уплотнения вала (серия U…). Аксиальный подшипник с самоустанавливающимися сегментами, способный принять высокие осевые нагрузки. Отрицательное осевое усилие воспринимает противоположный подшипник. Самосмазывающиеся подшипники

Моторы серий NU 5…-, NU 6…-, NU 7…-, NU 8…-, NU 9…-, NU 12… заполнены водно-гликолевой смесью. Моторы серий NU 6…-, NU 8…-, NU 9…-, NU 12… допустимо заполнять также питьевой водой (исполнение T). Моторы серии U… заполняются питьевой водой. Допусти режим с частотным преобразованием (SF 1.1)

Охлаждение

Охлаждение мотора происходит за счет перекачиваемой жидкости. Мотор может работать только в погруженном состоянии. Необходимо соблюдать предельные значения макс. температуры перекачиваемой среды. Вертикальный монтаж можно выполнить с охлаждающим кожухом или без него - по выбору. При горизонтальном монтаже необходимо использовать подшипниковые опоры для установки агрегата. Для улучшения входящего потока может быть использована пластина, гасящая вихревое движение, или охлаждающий кожух.

Напорный кожух

Напорный кожух дает возможность монтировать агрегат непосредственно в систему трубопровода. В стандартном случае обратный клапан не монтируется. Максимальное входное давление составляет 10 бар или 5 бар, начиная с диаметра напорного кожуха 559 мм.

• Гидравлика в полном сборе с мотором
• Соединительный кабель в соответствии с VDE/KTW, сечение и длина кабеля - по желанию заказчика
• Инструкция по монтажу и эксплуатации
