Погружной насос Wilo-EMU 8"

Инструкция по монтажу и эксплуатации  » Wilo-EMU Druckmantelpumpe mit nicht vorgefülltem Motor Wilo-EMU Druckmantelpumpe mit vorgefülltem Motor Wilo-EMU Bohrlochpumpe mit nicht vorgefülltem Motor Wilo-EMU Bohrlochpumpe mit vorgefülltem Motor Погружной насос в секционном исполнении для подачи питьевой воды и воды из скважин, колодцев и цистерн Снабжение хозяйственной водой Коммунальное водоснабжение Полив и орошение Повышение давления Перекачивание воды для промышленного использования и в водоотливном хозяйстве Использование геотермической энергии Использование в офшорной зоне Достоинства Возможна подача воды с большой глубины Рабочие колеса из материала Noryl или бесцинковой бронзы Износостойкая подшипниковая втулка GI (в зависимости от типа) Встроенный обратный клапан (в зависимости от типа) Возможно исполнение из специальных материалов Герметически залитые статоры и статоры с возможностью перемотки Индивидуальная коррекция рабочей точки путем коррекции рабочего колеса (в зависимости от типа) Возможен вертикальный и горизонтальный (зависит от числа ступеней) монтаж

• Подключение к сети: 3~400 В, 50 HГц
• Режим работы в погруженном состоянии: S1
• Макс. температура перекачиваемой среды:NU 4... / NU 5... / NU 6… / NU 7… / NU 811 = 30 °CNU 801 = 20 °C
• NU 4... / NU 5... / NU 6… / NU 7… / NU 811 = 30 °C
• NU 801 = 20 °C
• Минимальное течение на моторе:NU 4… / NU 801 = 0,1 м/сNU 5... / NU 7... = 0,16 м/сNU 6… / NU 811 = 0,1 - 0,5 м/с
• NU 4… / NU 801 = 0,1 м/с
• NU 5... / NU 7... = 0,16 м/с
• NU 6… / NU 811 = 0,1 - 0,5 м/с
• макс. содержание песка: 35 г/м3
• макс. количество пусков: 10/ч
• Макс. глубина погруженияNU 611, NU 811 = 100 мостальных моторов = 300 м
• NU 611, NU 811 = 100 м
• остальных моторов = 300 м
• Вид защиты: IP 68
• Диапазон регулировки частотного преобразователя:NU 4... / NU 5... / NU 6… / NU 7… / NU 811 = 30-50 ГцNU 801 = 25-50 Гц
• NU 4... / NU 5... / NU 6… / NU 7… / NU 811 = 30-50 Гц
• NU 801 = 25-50 Гц

• многоступенчатый погружной насос с радиальными или полуаксиальными рабочими колесами
• Гидравлика и мотор свободной конфигурации в зависимости от потребляемой мощности
• Встроенный обратный клапан (в зависимости от типа)
• Муфта согласно стандарту Nema
• Трехфазный мотор с прямым пуском или пуском по схеме «звезда-треугольник»
• Мотор с герметично залитым статором (NU 4..., NU 5..., NU 7...)
• Другие типы моторов стандартные, с возможностью перемотки статора

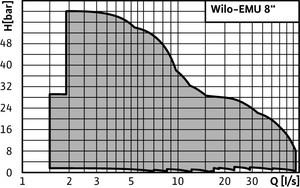

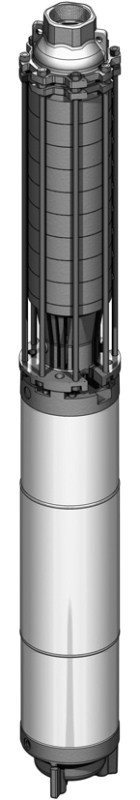

Погружной насос для вертикального или горизонтального монтажа.

Гидравлика

Многоступенчатый погружной насос с радиальной или полуаксиальной гидравликой. Части корпуса из серого чугуна EN-GJL или чугуна с шаровидным графитом EN-GJS с покрытием 2K или G‑CuSn10, рабочие колеса из материала Noryl или G‑CuSn10. Напорный патрубок как резьбовое соединение (типы NK 80…, 81…, 82…) или фланцевое соединение (типы KD…), встроенный обратный клапан. Напорный патрубок для фланцевого или резьбового соединения, без обратного клапана (типы K…, NK 86…, 87…).

Мотор

Трехфазный мотор с прямым пуском и пуском по схеме «звезда-треугольник». Полностью герметизированный статор, обмотка с изолирующей лакировкой, пропитанный смолой (NU 4…, NU 5…, NU 7…) или статор с возможностью перемотки, обмотка с PVC-изоляцией (NU 6…, NU 8…). Кожух мотора из нержавеющей стали качества A2/A4.

Место подключения насоса имеет стандартное исполнение NEMA. Уплотнение вала мотора - скользящее торцевое уплотнение полностью выполнено из карбида кремния. Аксиальный подшипник с самоустанавливающимися сегментами, способный принять высокие осевые нагрузки. Отрицательное осевое усилие воспринимает противоположный подшипник. Самосмазывающиеся подшипники

Моторы серий NU 4…-, NU 5…-, NU 6…-, NU 7…-, NU 8 заполнены водно-гликолевой смесью. Моторы серий NU 6..., NU 8…допустимо заполнять также питьевой водой (исполнение T). Допусти режим с частотным преобразованием (SF 1.1).

Охлаждение

Охлаждение мотора происходит за счет перекачиваемой жидкости. Мотор может работать только в погруженном состоянии. Необходимо соблюдать предельные значения макс. температуры перекачиваемой среды. Вертикальный монтаж можно выполнить с охлаждающим кожухом или без него - по выбору. При горизонтальном монтаже необходимо использовать подшипниковые опоры для установки агрегата. Для улучшения входящего потока может быть использована пластина, гасящая вихревое движение, или охлаждающий кожух.

Напорный кожух

Напорный кожух дает возможность монтировать агрегат непосредственно в систему трубопровода. В стандартном случае обратный клапан не монтируется. Максимальное входное давление составляет 10 бар.

• Гидравлика в полном сборе с мотором
• Соединительный кабель в соответствии с VDE/KTW, сечение и длина кабеля - по желанию заказчика
• Инструкция по монтажу и эксплуатации
