Польдерный насос Wilo-EMU

Инструкция по монтажу и эксплуатации »

Польдерный насос WILO

Питьевая и хозяйственная вода из резервуаров или водоемов с низким уровнем воды
Коммунальное водоснабжение
Полив и орошение
Снижение уровня воды
Индустриальное применение
Использование геотермической энергии
Использование в офшорной зоне

Достоинства

Сильное понижение уровня воды
Самоохлаждающая конструкция
Несложная установка на нагнетательном трубопроводе
Износопрочное исполнение благодаря использованию разных материалов
Компактное исполнение
Мотор с возможностью перемотки статора

Wilo EMU Польдерные насосы

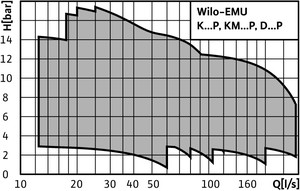

Технические характеристики

Подключение к сети: 3~400 В, 50 HГц
Температура перекачиваемой среды: 20 °C
Минимальное течение на кожухе: не требуется
макс. содержание песка: 35 г/м3
макс. количество пусков: 10/ч
Вид защиты: IP 68
Диапазон регулировки частотного преобразователя:2-полюсный: 25-50 Гц4-полюсный: 30-50 Гц

2-полюсный: 25-50 Гц
4-полюсный: 30-50 Гц

Оснащение

многоступенчатый погружной насос с полуаксиальными рабочими колесами
Гидравлика и мотор свободной конфигурации в зависимости от потребляемой мощности
Трехфазный мотор с прямым пуском или пуском по схеме «звезда-треугольник»
Стандартные моторы с возможностью перемотки статора:

Описание/Конструкция

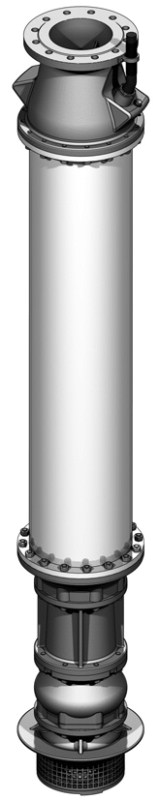

Польдерный насос для вертикальной установки.

Гидравлика

Многоступенчатый польдерный насос с полуаксиальной гидравликой. Части корпуса из серого чугуна EN-GJL с покрытием 2K или G‑CuSn10, рабочие колеса из NiAl-Bz. Напорный патрубок как фланцевое соединение.

Мотор

Мотор расположен над гидравликой, окружен обтекаемым кожухом. Мотор во время эксплуатации омывается средой и может всплыть.

Трехфазный мотор с возможностью перемотки PVC-изолирующей обмотки для прямого пуска и пуска по схеме «звезда-треугольник». Кожух мотора из нержавеющей стали класса A2/A4 или сталь/G-CuSn10. Подключение насоса стандартное. Уплотнение вала мотора - двойное скользящее торцевое уплотнение, полностью выполнено из карбида кремния.

Аксиальный подшипник с самоустанавливающимися сегментами, способный принять высокие осевые нагрузки. Отрицательное осевое усилие воспринимает противоположный подшипник. Самосмазывающиеся подшипники. Моторы в стандартном случае заполняются водно-гликолевой смесью. Их можно также заполнять питьевой водой (исполнение Т). Допусти режим с частотным преобразованием (SF 1.1)

Охлаждение

Охлаждение мотора происходит за счет перекачиваемой жидкости. Необходимо соблюдать предельные значения макс. температуры перекачиваемой среды. Во время эксплуатации расход нельзя снижать.

Объем поставки

Гидравлика в полном сборе с мотором
Соединительный кабель в соответствии с VDE/KTW, сечение и длина кабеля - по желанию заказчика
Инструкция по монтажу и эксплуатации
